單相運行的小型三相異步電動機的連接方式

1kW以下的低功率三相異步電動機既可以用于單相運行，也可以用于三相運行。

1.單相電動機運行的連接方式

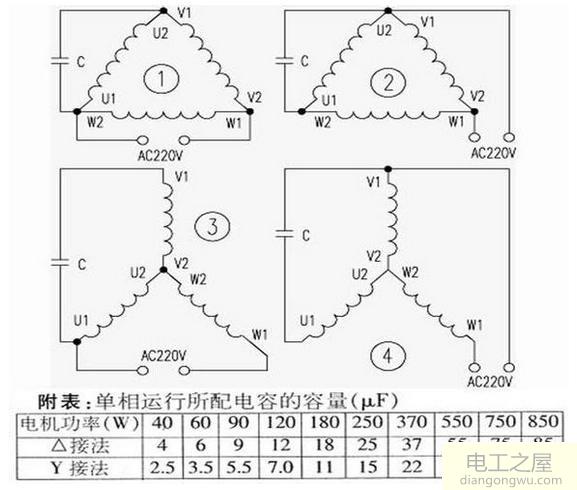

（1）三相繞組的三角形連接如圖1所示。在三相繞組的所有相的兩端并聯電容器（在圖中連接到U相的兩端），然后將220V主電源添加到電容器C的一端和V2的交點。和W1。這樣，電動機可以旋轉，如果需要更改電動機的旋轉方向，則可以如圖2所示進行連接，然后將電源從電容器的一端切換到另一端。

（2）三相繞組的星形連接將電容器連接到任意兩個端子（連接到圖3中的V1和U1），并將220V主電源添加到其余的端子W1和電容器的兩端。 C.這樣，電動機可以旋轉。如果需要改變電動機的方向，請將電源的一端從U1切換到V1（見圖4）。

2.電容器容量選擇當使用小型三相異步電動機進行單相運行時，所選電容器容量必須合適。如果它太小，則旋轉較弱并且難以操縱。如果太大，則環路電流太大，電動機將過熱。下表中給出了典型電容值的選擇。如果找不到該表，也可以根據經驗公式獲得它。所需的電容C（Mf）=P（W）/17，C單位為μF，P單位為W，當用作三角形時，所選電容C（μF）=P（W）/10。

注意：當三相異步電動機運行時，如果出現缺相，它將繼續沿原始旋轉方向運行，但是由于沒有任何一相，因此當負載為零時電流會增加。有線。電機發熱。
