變頻器和電動機的輸入輸出配線之間存在分布電容，當泄漏電流流動時，其值由分布電容和載波頻率決定，可以采取以下對策。

1.接地漏電

由于泄漏電流不僅流經逆變器自身的系統，而且有時流至其他系統（例如，通過地線），因此通常采取以下措施來抑制:

（1）降低電動機的載波頻率（Pr.72）。電機噪音增加。選擇flexible-PWM（Pr。240）時，電機噪聲不是問題。

（2）在逆變器自身的系統和其他系統中，通過使用針對諧波和浪涌泄漏電流設計的漏電斷路器（例如三菱Progressive Super系列），可以在低噪聲（負載增加）下運行。 ）。

（3）隨著配線長度的增加，泄漏電流增加。通過降低變頻器的載波頻率來降低泄漏電流。

（4）如果增加電機容量，則泄漏電流會增加。

2.線路之間的漏電流

由于電流的高頻部分流經逆變器輸出布線之間的分布電容，因此外部熱繼電器有時會產生不必要的運動。對于400V系列的小容量型號（尤其是7.5kW或更?。?dāng)配線較長（大于50m）時，對應于電機額定電流的比率會增加，因此外部熱繼電器如下。可能會導致不必要的問題。線路之間的泄漏電流如圖1-6-3所示。

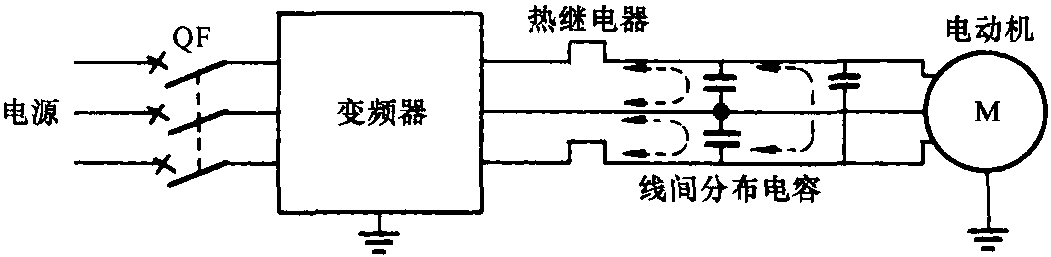

圖1-6-3線間泄漏電流路徑

:克服線路之間泄漏電流的措施

（1）使用變頻器的電子式過電流保護功能（Pr.9）。

（2）降低載波頻率。此時，馬達噪音增大，因此，當撓性-PWM（Pr.240）被選擇時，馬達噪音增加，這將不會受到任何有害影響的影響。

為確保電動機不受電線之間的泄漏電流的影響，建議使用溫度傳感器直接監視電動機的溫度。

表1-6-1電動機泄漏電流標準表

電機容量

（kW）

電機額定電流

（A）

漏電流（mA）電動機容量

（kW）

電機額定電流

（A）

漏電流（mA）線長50m線長100m線長50m線長100m 0.41.862010003.712.888012600.753.268010605.519.498013601.55.874011207.525.6107014502.28.18001180

參考測試條件:電動機: SF-JR 4P，載波頻率14.5 Hz ，使用的電纜是2mm24芯橡膠絕緣電纜。
