電機編碼器安裝示意圖(電機安裝尺寸及型號對照表)

發布時間:2022-02-17 09:21

電機安裝方式是電機推廣過程中常見的問題,安裝尺寸和安裝模式是配套客戶非常關注的問題。電機制造商的產品樣本中只標注了標準的B3安裝尺寸。由于缺乏技術數據,其配套廠家選擇了另一家廠家的電機。我們大多數人都看過SKF軸承的樣品,從尺寸到特性到維護,軸承本身的內容以及相關注意事項。我們的電機產品樣品大部分只有幾頁,有差距!本期我們收集了電機常用的安裝方法和代碼,大家可以隨時看一看!

電機安裝方式及代號

00-1010 im b(或v)阿拉伯?dāng)?shù)字(1-2位)

im-英語中“安裝型”的縮寫;

B-表示電機使用時水平安裝,軸水平;

v-表示電機使用時垂直安裝,軸線垂直于水平方向。

注:電機主軸的延伸端統一為“D”端,如果是雙軸延伸電機,副軸的延伸端統一為“N”

IMB安裝代碼解釋

B3-水平基腳安裝在基礎構件上;

B35—水平型用錨安裝在基礎構件上,用法蘭連接;

B5—水平法蘭安裝;

B6-水平基腳安裝在墻上,從D端看,基腳在左側;

B7—水平基腳安裝在墻上,從D端看,基腳在右側;

B8—水平基腳安裝在頂部;

B9—水平D端端蓋安裝在D端底座的端面上;

B15-臥式主要靠錨安裝,D端的無端蓋靠底座端面安裝。

B20-水平型有凸起的基礎腳,用于安裝在基礎構件上。

規則:只有一個數字代碼,沒有輔助或附加安裝。

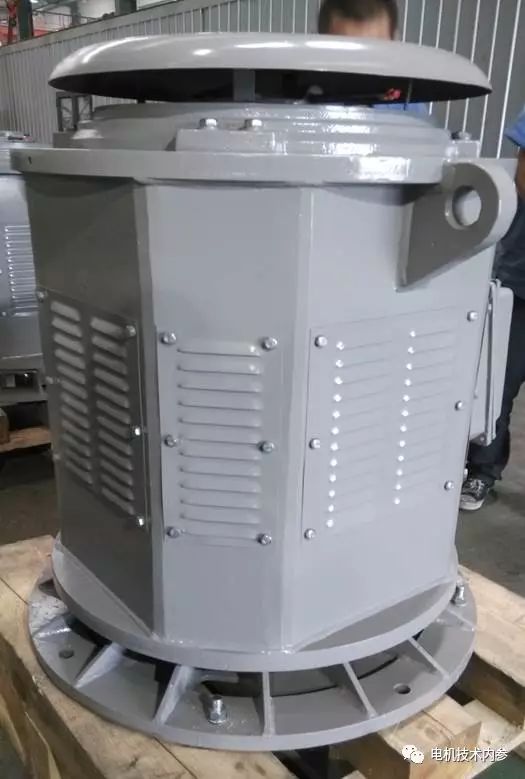

00-1010 v1-帶法蘭的垂直安裝,D端朝下;

V15—垂直基腳安裝在墻上,法蘭用于附加安裝,D端朝下;

v3-帶法蘭的垂直安裝,D端朝上;

V5-垂直基腳安裝在墻上,D端朝下;

V6—垂直基腳安裝在墻上,D端朝上;

V8—垂直D端環形蓋,安裝時D端底座端面朝下;

v 9—垂直D端端蓋,安裝時D端底座端面朝上;

V10—立式機架有法蘭,并與法蘭一起安裝,D端朝下;

V16—立式機架有一個法蘭,安裝時D端朝上;

以上代碼只是電機和基本部件的安裝方式,與設備的連接方式使用另一個代碼。
