電機基本結構(電機原理與結構簡單)

發布時間:2022-06-09 08:22

足夠的強度和剛度是電機軸安全可靠運行的前提,特別是大中型電機,應根據實際工況嚴格檢查或論證。但是,除此之外,電機軸結構的可制造性在設計電機軸時也必須認真對待,這往往被人們所忽視,從而嚴重影響加工精度和效率。女士參考今天的話題討論,談談如何確定軸的結構和工藝參數。



軸加工的切削量應最小

軸的切削量一般用軸的工藝系數k來衡量,k按公式(1)計算。

K=QZ/QB…………………(1)

在公式(1)中:

QZ——毛重;

QB——加工軸的重量。

通常k=1.15 ~ 1.3。設計時應盡量減小不必要的突出臺肩,減小階梯間的直徑差,以達到減小工藝系數K的目的。



軸的階梯級數應盡量減少

步驟越少,加工越方便。特別是使用自動機床加工時,較少的步數可以使刀具調整更加方便。



軸與支架配合部位的長度不宜過大

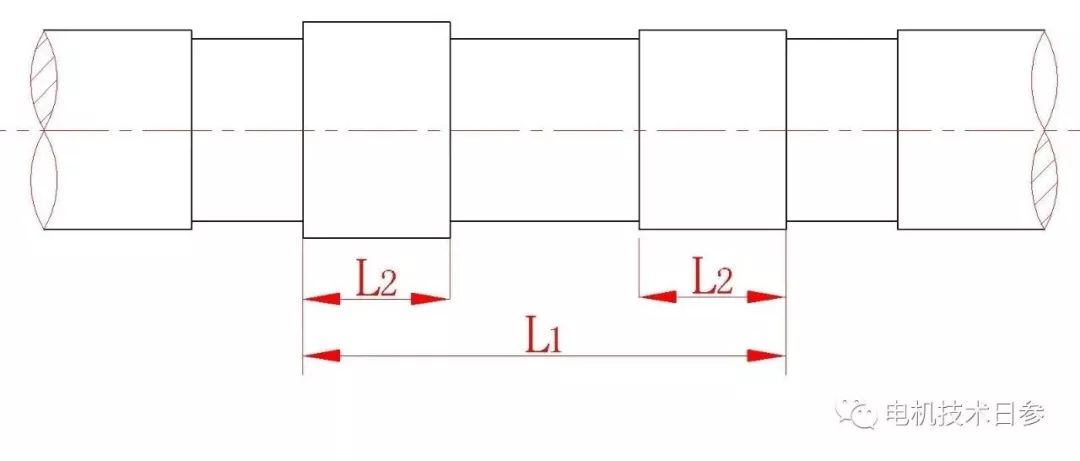

大中型電機的軸與支架的配合位置如圖1所示。如果都與D的直徑相匹配,則壓緊行程為L1,接觸面積大,所需壓力大,接觸面容易劃傷。



圖1

改進結構后,中段直徑縮小為D-2,為非配合部分,而兩端配合部分直徑差為1mm,壓行程縮短為L2,可以克服上述缺點。支架兩端L2零件配合面的徑向定位足夠可靠。

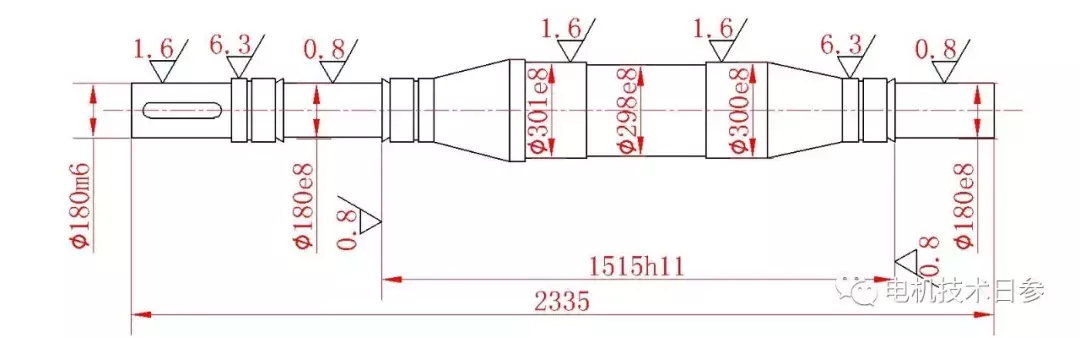

這樣,乍一看,增加步驟數似乎增加了處理難度。事實上,像這樣的大軸在自動機床上是不加工的,步數對刀具要求影響不大。但中間段直徑減小后,精車部分長度(L2 L2)比原值L1短,精車質量更容易保證。與軸支架匹配的部分也可以做成兩段直徑相差1毫米的結構,如圖2所示。



圖二

鍵槽的寬度應盡量一致,并布置在同一條母線上這樣,在一次裝夾中便可將全部鍵槽銑出來。

根據國家標準,軸伸端鍵槽的寬度根據軸伸直徑的大小來確定。在電機設計中,其他鍵槽的寬度應與軸伸端鍵槽的寬度相同。有時,由于某些零件的通用性(如滑環裝置等。),其配合部分的鍵槽允許采用與軸延伸端鍵槽不同的寬度。

兩端中心孔的尺寸應相同

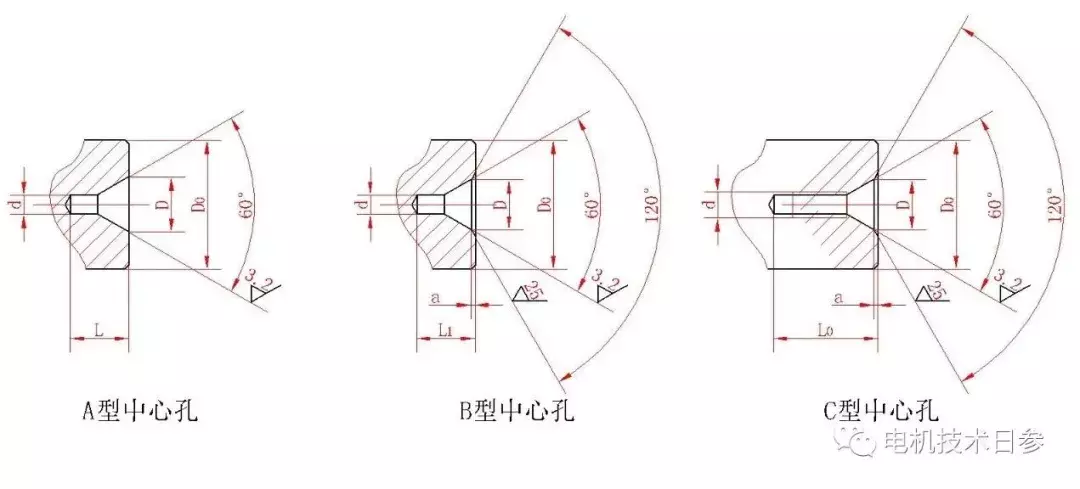

這樣加工方便,中心孔最好采用120個保護錐孔的B型結構(見圖3)。



圖3

如果軸的強度許可時,磨削加工的部位應備有砂輪越程槽。砂輪越程槽的寬度和圓角的尺寸均應盡量一致。

倒角斜度和圓角半徑應盡量一致,以節省換刀或調整刀具的時間。

以上非官方內容僅代表個人觀點。
