單相電動機正反轉連接方法4線制

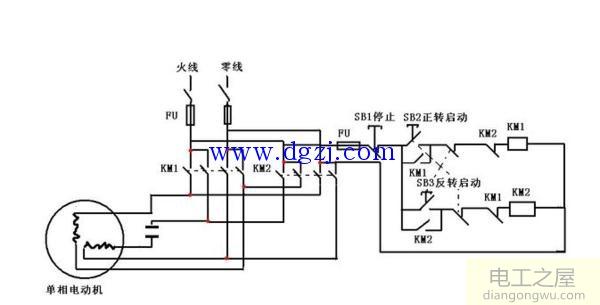

單相4導聯電動機正向和反向控制電路原理圖：

1.單相4導聯電動機正轉控制

1.主電路接線：

單相交流電源的火線連接到1P MCB的入口端，而1P MCB的出口端連接到輸入端子，正旋轉接觸器KM1（第一和第二主觸點）其中，主觸頭之一連接到單相4引線電動機的次級繞組，另一主觸頭連接到單相4。 -通過電容器連接變頻電機的次級繞組

單相交流電源的中性點連接到1P MCB的入口端，而1P MCB的出口端連接到正向旋轉接觸器KM1的第三主觸點的入口端。第三主觸點的出口端連接到單相四引線電動機的次級繞組。

2，控制電路接線：

1P空氣開關的帶電出口端連接到停止按鈕SB1的入口端，停止按鈕SB1的出口端連接到正向啟動按鈕SB2的入口端，出口端連接到正向啟動按鈕SB2的反向啟動。按鈕SB3的常閉觸點的輸入端子被連接，反向啟動按鈕SB3的常閉觸點的輸出端子通常被連接到輸入端。反向接觸器KM2的閉合觸點，反向接觸器KM2的出口端通常連接到正向旋轉接觸器KM1線圈的入口端和正向旋轉接觸器KM1線圈的出口端。它連接到中性1P斷路器的出口端。一對正向旋轉接觸器KM1斷開的輔助觸點與每個正向啟動按鈕SB2并聯連接。

2，單相4導聯電動機反向控制

1.主電路接線：

單相交流電源的火線連接到1P MCB的入口端，而1P MCB的出口端是可逆接觸器KM2（第一和第二主電源（https://www.dgzj.com/Electrician"s Home ）換向接觸器KM2。兩個主觸點之一通過電容器連接到單相4引線電動機的次級繞組，另一個連接到單引線的次級繞組。

單相交流電源的中性線連接到1P MCB的入口端，而1P MCB的出口端連接到可逆接觸器KM2的第三主觸點的入口端。第三主觸點的出口端連接到單相四引線電動機的次級繞組。

2，控制電路接線：

停止按鈕SB1的出口端連接到反向啟動按鈕SB3的入口端，反向按鈕SB2的出口端連接到正向啟動按鈕的常閉觸點的入口端。 SB2;正向啟動按鈕SB2的常閉觸點的出口端與正向旋轉接觸器KM1的常閉觸點的入口端連接，正向旋轉接觸器KM1的常閉觸點的出口端如下。它連接到可逆接觸器KM2的線圈。反向接觸器KM2線圈的入口端連接，而中性1P斷路器的出口端連接。接觸器KM2與反向啟動按鈕SB3并聯連接。

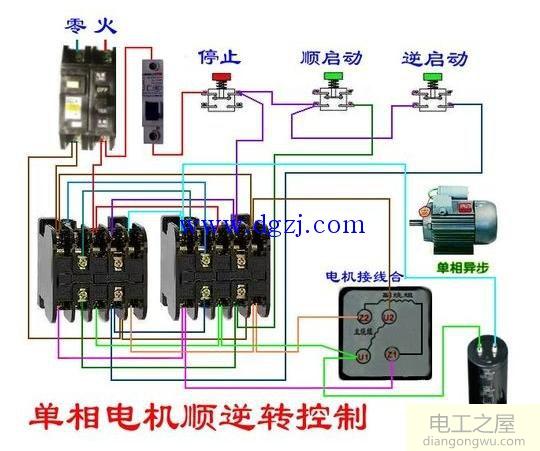

單相電動機4線的物理接線圖：
