如果沒有電動機手冊，則可以使用萬用表檢查電動機8引線的極性。具體步驟如下：

A.首先，您可以使用萬用表測量8根導線之間的電阻，然后判斷4組線圈導線。

B.由于僅連接了2個線圈1、6、2、8或1、6、7、4，電動機也可以正常旋轉，因此請從4個線圈中選擇2個并將它們連接到驅動器。

如果電動機不旋轉，則表示兩組線圈為A相線圈，其他兩個線圈為B相線圈。

當電動機旋轉時，這意味著兩個線圈之一是A相，另一個是B相。

C.在連接兩組線圈以使電動機旋轉之后，選擇其他兩個線圈之一，并將其與A相線圈串聯。如果電動機正常旋轉，則表示該線圈是A的另一個線圈。 -步;

如果電動機不旋轉，請反轉此線圈的正極和負極，然后重試。如果電動機不旋轉，則意味著該線圈是B相中的另一個線圈。

D.您可以通過與上述相同的方法確定最后一個線圈的極性。

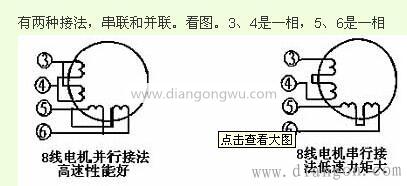

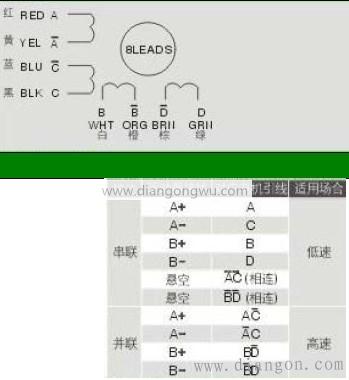

如何連接4相8線步進電動機：F1和F2連接到勵磁電源，H1和C1連接到線，H2和C2連接到直流電源。如果需要反向，請更改連接。即，將H1和C2連接起來，然后將H2和C1連接到直流電源上。

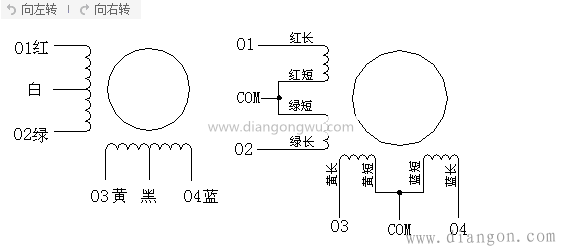

2相步進電動機在定子上只有2個繞組，4條引出線，總步進為1.8°。半步為0.9°。在驅動器中，只要控制兩相繞組電流的開/關和電流方向即可。四相步進電動機的定子上有4個繞組，輸出線有8個，整步為0.9°，半步為0.45°，但驅動器需要控制4個繞組，電路相對復雜。
