電動機銘牌詳細說明_電動機銘牌參數說明_三相異步電動機銘牌參數說明

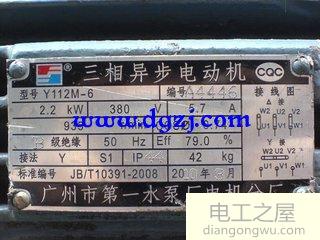

型號：“ 123-456-7-8”。

1-產品代碼（以字母表示），2-特征代碼（以字母表示），Y-異步電動機，YR-繞組異步電動機，YB-防爆異步電動機，YQ-高啟動轉矩異步電動機。

3-設計序列號（編號）

4-從底部到軸中心的高度

5幀長度（L長，M中，S短）；

6芯長度（1-短芯，2-長芯）；

7-刺激數（偶數，2、4、6、8）；

8-特殊環境代碼；

類似于Y160M1-2的異步電動機，從機架底部到軸中心的高度為160mm，短鐵芯，中間基座，兩極電動機。

輸出功率，輸入功率，效率和輸出功率是指電動機在額定條件下運行時軸的機械功率輸出，通常以千瓦（kW）為單位表示為PN。電動機在長期額定值下不會持續產生熱量。電機從電源汲取的功率稱為輸入功率，用P1表示。對于電動機的額定輸出功率和輸入功率，輸出功率P2與輸入功率之比稱為電動機效率，用η％表示，通常為85％以上。

電壓:是指正確連接電動機定子的三相繞組時必須施加的額定線間電壓。單位是v。通常，工作電壓不應高于或低于5。額定值的％。如果電動機過高或過低，都會加熱。

電流：是指當電動機處于額定電壓并且額定功率輸出到軸時，定子電路中使用的線路電流。

連接：星形連接Y，三角形連接△

如果電動機有兩種連接方式，則顯示為Y /△，對應的電壓為U1/U2，電流I1/I2，星形連接對應于大電壓，小電流，三角形連接對應于小電壓，并且大電流電壓和電流之間的關系是√3倍。

6.轉速：它表示在額定電壓，額定頻率和額定功率下每分鐘的電動機轉速。三相異步電動機的額定速度接近同步速度，因此可以判斷極數。例如2950r/min，同步速度為3000n，這是一個兩極電機。

7.功率因數：電動機是一個感性負載，并且每相的相電壓領先于相電流。在額定工作條件下，每相的功率因數為額定功率因數cosφ。

8.額定頻率，韓國的電源頻率為50Hz。

9.噪聲極限：運行期間測得的值不能超過規定值。

10.運行方式：連續運行S1，意味著可以根據銘牌的額定功率進行長期連續運行，這在低功率情況下更為常見，允許S2的短期運行每次僅在指定的時間內。額定功率運行，這在大型電機（如水閘啟動）中更為常見。 S3間歇運行會使電動機以間歇模式運行。

11.絕緣等級是根據電機繞組中使用的絕緣材料的允許溫度極限來定級的。所謂極限溫度是指電機絕緣結構中最熱點的最高工作溫度。技術數據如下

12.起動容量λst，電動機起動時的轉矩與額定轉矩之比稱為起動容量，該值越大，電動機的起動速度越快，負載下的起動能力越強。

13.過載能力λm，電動機的最大轉矩與額定轉矩之比，反映了電動機的過載能力。

14額定轉矩TN：額定功率和額定轉速下的電機輸出轉矩，TN=9550PN/n，PN額定輸出功率（kW），n額定轉速（r/min），TN額定轉矩Nm
