沈女士的一個朋友，小Y，遇到了一件尷尬的事情。一臺急需交貨的電機發出了嚴重的低頻電磁聲。經過反復折騰，故障全部排除。每個在電機工作的人都知道，低頻電磁聲最直接的原因是氣隙問題。今天我們就和大家聊聊電機的氣隙。

電機氣隙簡介電機定子和轉子之間的間隙稱為氣隙。異步電機和隱極同步電機理論上是氣隙均勻的。凸極同步電機極靴和定子表面為偏心圓，有最大氣隙max和最小氣隙min，min/max一般控制在0.7左右。與極靴表面的氣隙相比，極間的氣隙屬于無限氣隙。一般來說，凸極同步電機的氣隙實際上是指極靴表面下的氣隙。

電機的磁路可以形象地表示為一個閉環。在磁路壓降計算中，選擇通過磁極中心的那一條，在磁場分析中，根據磁通密度的大小繪制不同密度的磁力線或磁通密度的云圖。在用來計算磁壓降的閉合磁路中，氣隙占長度的比例很小，但磁壓降幾乎都消耗在地面上，或者說氣隙的大小決定了勵磁安培匝數的大小。

00-1010異步電動機的特點是氣隙小，一般中小型電機為0.2~1.5mm。由于氣隙的大小對異步電動機的性能和運行可靠性有很大的影響，在確定氣隙長度時必須考慮以下因素：

1)為降低勵磁電流，提高功率因數，氣隙應盡可能小；

2)當氣隙較小時，諧波磁場和諧波漏抗增大，起動轉矩減小，雜散損耗增大，溫升可能升高；

3)為了保證電機的運行可靠性，避免氣隙不均勻造成定轉子碰摩，氣隙不宜過小。

選擇電機氣隙長度的經驗當異步電機氣隙長度初步選定時，可按以下經驗公式計算：

（1）30,時的極數2P=4~12，=0.2d/1000(mm)；當極數2P=2時，=0.3 D/666(mm)。

千瓦及以下的小型電機,=d(19/2p)/1000(mm)時的極數2P=4 ~ 12；當極數2P=2時，=0.6 D/1600(mm)。

氣隙長度也是同步電機最重要的尺寸之一，它決定了電機的技術經濟指標。直軸同步電抗Xd基本上由氣隙長度決定，而直軸同步電抗Xd決定了電機的最大轉矩(靜態過載能力)和穩態短路電流。越大，Xd越小，因此最大扭矩(靜態過載能力)和穩態短路電流越大。

異步電機的氣隙選擇因素

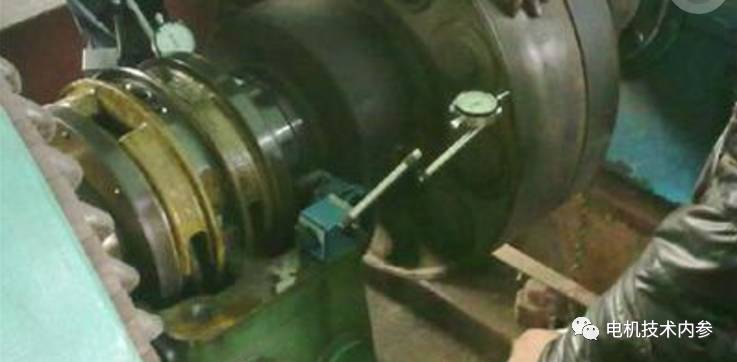

除上述設計要求外，氣隙尺寸的選擇還應與相應的制造工藝相適應，在保證產品性能的同時兼顧生產可行性和生產加工效率。在實際生產加工中，氣隙不均勻是一個常見的質量問題，而這個問題的直接后果就是電機以低頻電磁聲和振動為特征。

導致氣隙不均勻的問題很多，如機座不對中、機座馬蹄形、定子鐵心不對中、定子鐵心馬蹄形、轉子與軸不對中、轉子鐵心與軸配合松動、軸承與軸配合松動等。這將導致電機運行時定子和轉子之間的氣隙不均勻。

氣隙不均勻引起的低頻電磁聲在電機運行時比較沉悶，隨著電機電壓的升高會變得更加明顯，但只要切斷電源，電磁聲就會立即消失。對于氣隙嚴重不均勻的電機，電機同時伴隨振動。當氣隙嚴重不均勻時，會導致電機掃膛。

總之，確定轉子間的氣隙長度對性能非常重要
