上次講了修PC300的監控面板，監控面板里的電源模塊燒了。分析的主要原因是發電機。

分析一下主要原因：發電機的調節器有問題，發電機的勵磁線圈一直得電，導致發電機電壓超過100伏。電源模塊直接被拆了。整個監控面板幾乎報廢。

因?yàn)槲屹I(mǎi)了備件，為了省錢。發電機外殼上沒有任何標記。電源線和信號線的固定螺栓是一樣的，只是位置不同，在外殼上沒辦法區分。也很容易接錯線。

我來簡單介紹一下副廠發電機和原廠發電機的接線方式。

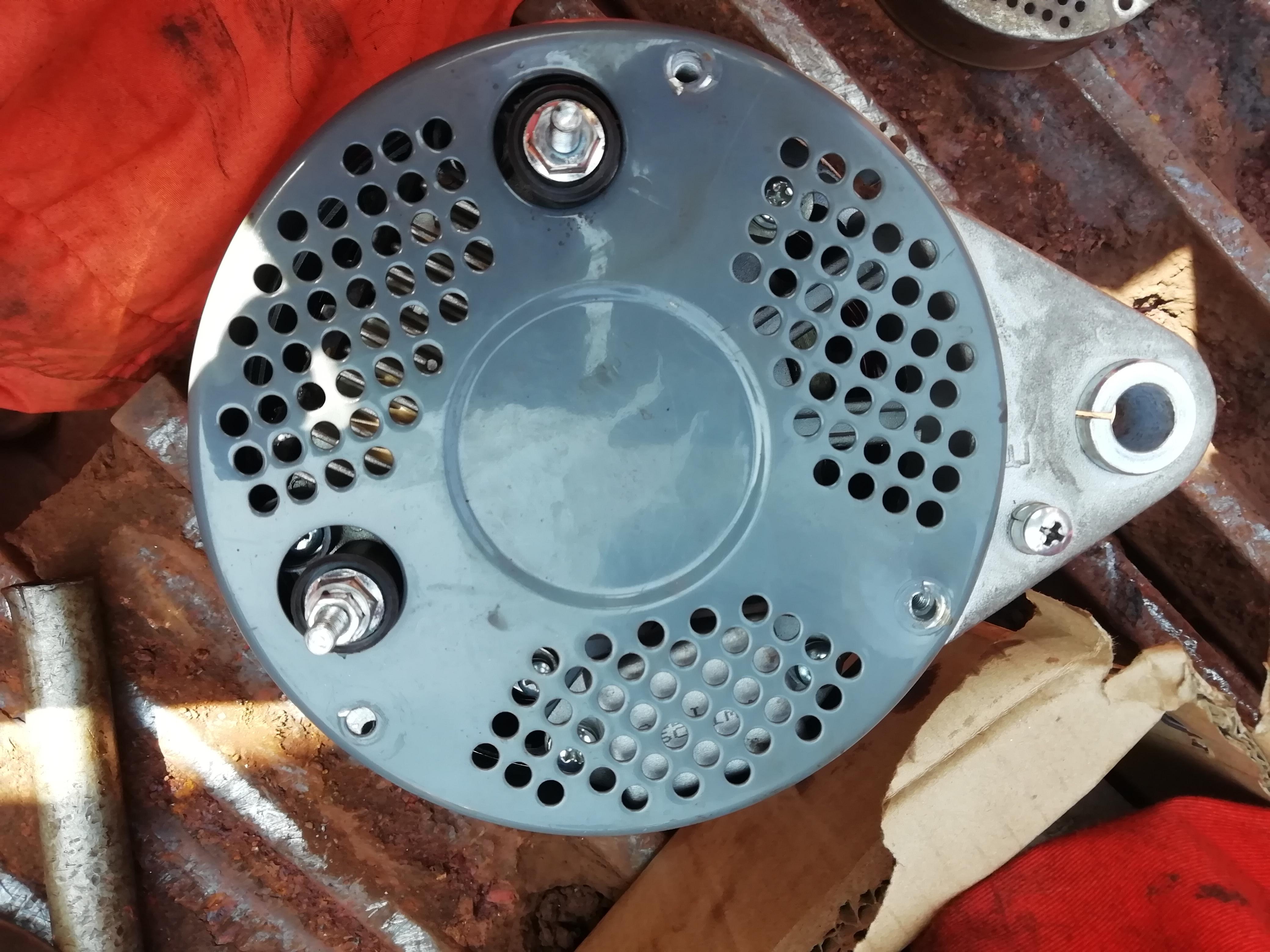

下圖是沒有任何標記的輔助工廠的發電機。容易接錯線。打開后蓋后，通過內部結構確定布線方式。很好理解。

輔助設備中發電機后蓋的圖片

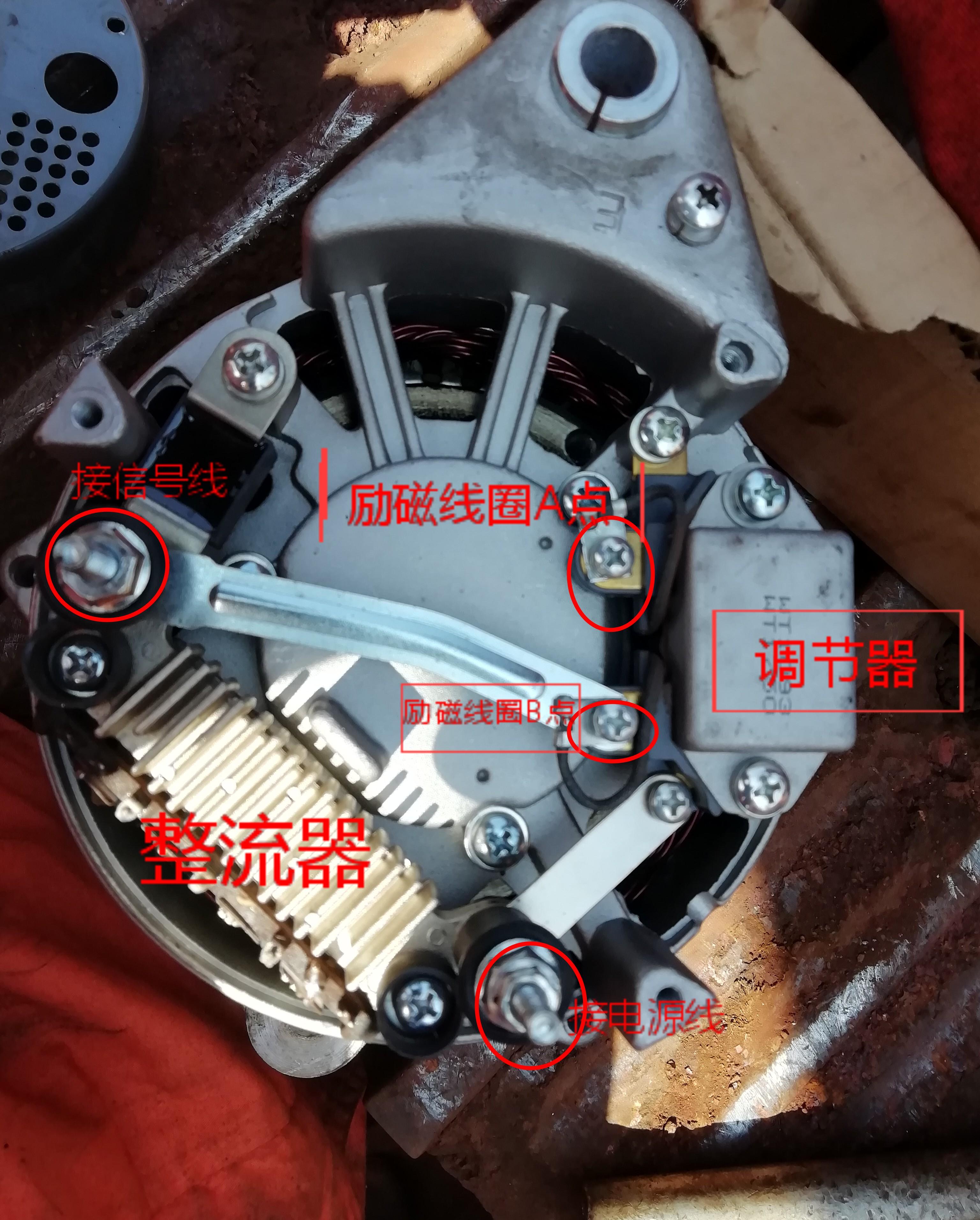

打開后蓋，識別幾個端子的相應內部位置。找到位置，然后連接電線。這個發電機是一個內置調節器。

上圖主要展示了發電機的內部結構和接線方式。

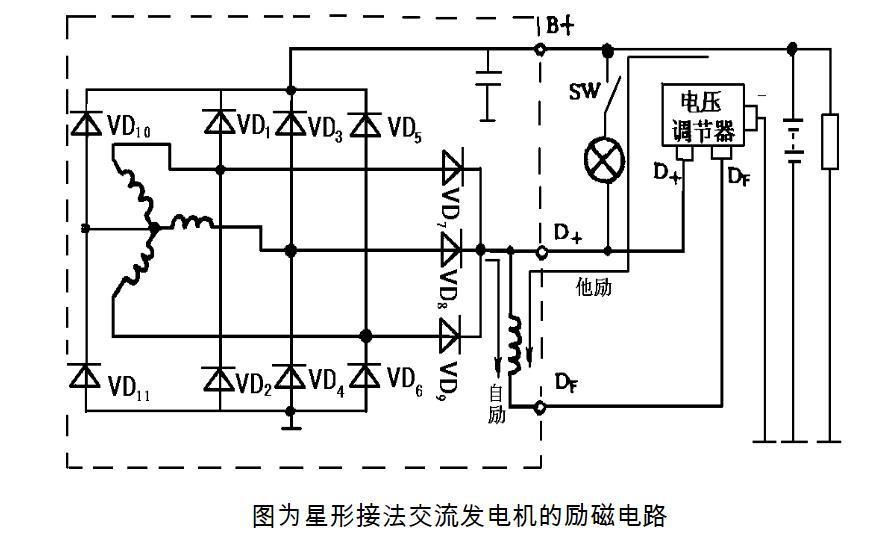

發電機采用11個二極管對充電信號進行分類輸出。

首先發電機內部勵磁，勵磁成功后通過調節器自勵。如果調節器失靈，勵磁線圈就會一直通電，發電機就會一直運轉發電，電壓就會失控。

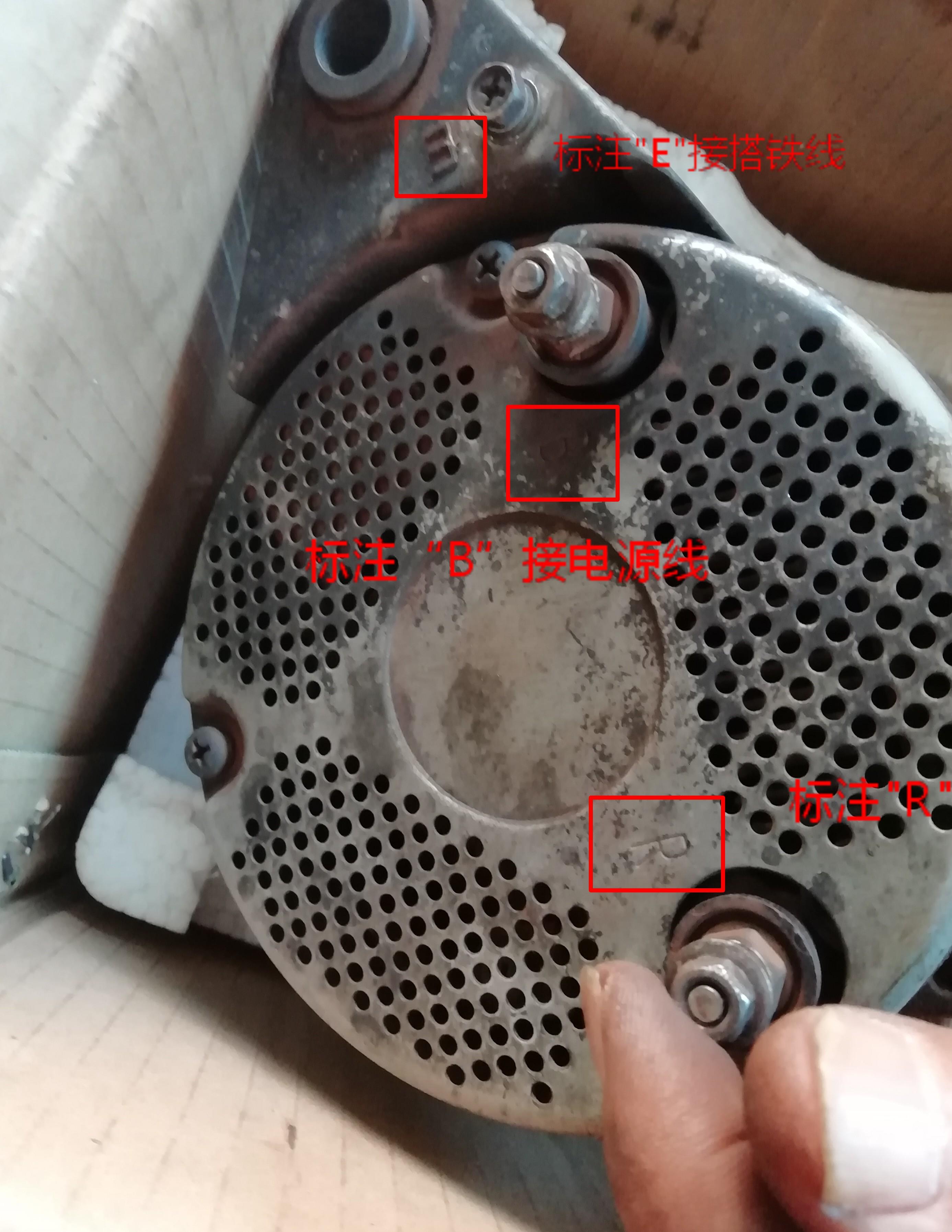

下面是原發電機的接線方式。因?yàn)橛袠?biāo)志，所以節省時間。

原發電機接線方法

一般標在發電機上的是‘B’連接電源線(電瓶線)、

“R”連接到信號線。

“E”連接到地線。
