單相電機的正反轉控制

單相電機有兩個繞組：

主繞組也稱為工作繞組或運行繞組，輔助繞組也稱為起動繞組。一些小負載單相電機具有相同的繞組，并且可以相互交換。但大多數單相電機(負載大的農用電機)為了增加起動轉矩，線圈小，匝數多，電阻大。輔助繞組和主繞組之間有一個啟動電容；只要切換兩個繞組中的一個繞組的首尾連接，開關電源L/N就無效。

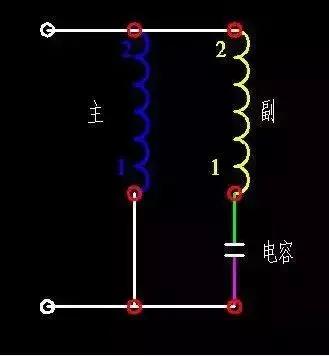

當兩個繞組完全相同時，電機可接三個端子，其中三分之一為兩個繞組的公共端子，起動電容接在連接交流電源的L和2/4端子之間。如果交流電源的N端2正轉，N端4反轉；

單相農用電機的主/輔繞組不同，上面的主/輔繞組不能互換，否則會燒壞電機。一般應該有四個端子：主繞組的1/2，輔助繞組的3/4，正向旋轉。如果要反方向旋轉，正確的做法是交換一個繞組的頭尾接線。主繞組和輔助繞組的區分很簡單，根據電阻值就可以判斷。

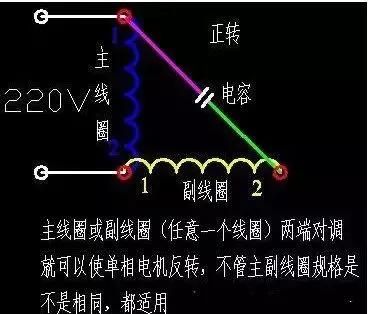

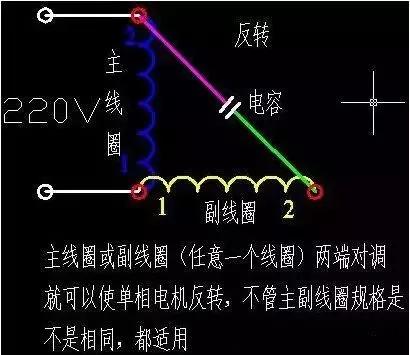

在單相電機中，主繞組通常具有較大的線徑、較小的電阻值和較少的匝數。但有些正負單相電機是沒有主副繞組的。主線圈的1(2)接次級線圈的2(1)，所以是真的。相反，主線圈的1(2)連接到次級線圈的1(2)，從而反轉。

以上兩圖，一般常規單相電機都可以使用，不考慮其主線圈和輔助線圈的參數(只適用于沒有主、輔助線圈的電機，請看清楚)。

單相電機還有另一種畫法，如下

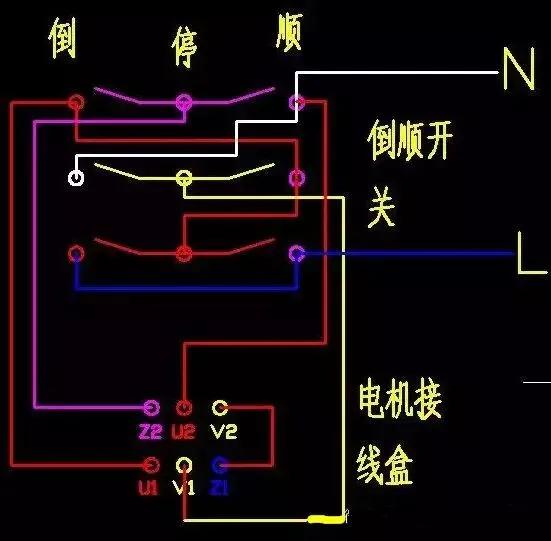

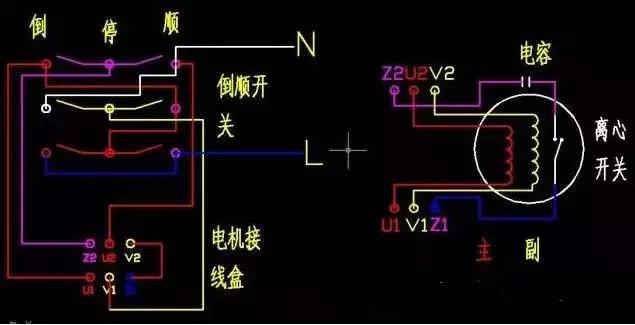

反向開關控制單相電機的正反轉

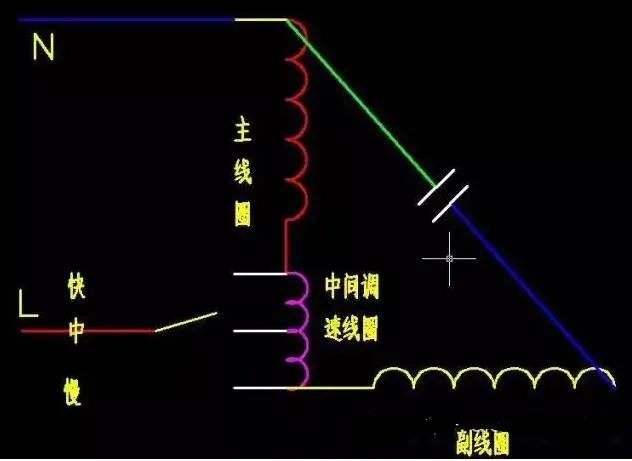

落地式風扇電機接線圖

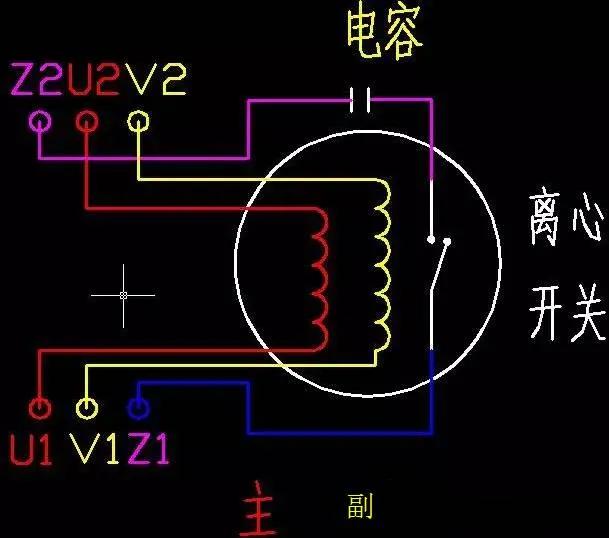

單相電容電機連接

單相電機有三個抽頭。首先，用萬用表測量三個端子之間的電阻。電容并聯在電阻最大的兩個端子之間，另一個端子(公共端)接電源的一端。然后，使用萬用表電阻檔測量公共端子和連接電容器兩端導線端之間的電阻。電阻稍大的一端接電源的另一端，絕對接正轉一次。如果要改變方向，就把連接電容一端的電源線換到另一端。

三個輸出單相電機的主繞組和輔助繞組很容易判斷：

1.首先，成對測量三條線的電阻值，記住最大值的兩條線及其電阻值。第三條線是主線和輔助線的連接點。

2.分別測量觸點和兩端的電阻值(這兩個電阻值之和必須等于上述最大值)。其中阻值較小的主繞組和阻值較大的輔助繞組。

一般來說，對于單相電容起動的交流電動機，與電容串聯的繞組接頭就是輔助繞組。

讓次級繞組電阻為R1，主繞組電阻為R2，然后是R1R2。(主繞組具有高功率和低電阻)

用萬用表測量并比較三個端子中兩個端子之間的電阻值。先找到火線電容連接的輔助繞組接頭的端子：它和另外兩個端子之間的電阻有最大值(R1和R2串聯)，第二大值R1)。在剩下的兩個端子中，電阻R2最小、電阻R1第二小的端子是接零線的端子，即主繞組和輔助繞組的公共端子。

為什么單相電機有三條線啟動電容，如何給電機接線？

如果電機本身沒有接線圖，只能用萬用表。測量三組o
